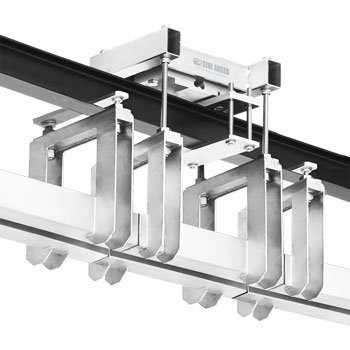

BILANCIA COMPATTA PER GUIDOVIA SERIE TWL


  BILANCIA COMPATTA PER GUIDOVIA SERIE TWL

Moduli di pesatura per guidovia, facilmente adattabili a qualsiasi impianto di movimentazione, anche già esistente. Dotati di cella di carico omologata di serie.

CARATTERISTICHE PRINCIPALI

  • Funzionamento con 1 cella di carico in alluminio con grado di protezione IP66, omologata OIML R60 C3.
  • Struttura di acciaio INOX AISI 304, completa di accessori per il fissaggio alla trave e barre filettate per il fissaggio al tratto di guidovia del cliente.
  • Struttura elettrolucidata per agevolare la pulizia: la superficie liscia aiuta a ridurre l'accumulo di sporco e la proliferazione di microrganismi.
  • Lunghezza massima del tratto pesatore della guidovia: 300mm.
  • Alimentazione max.15 Vdc.
  • Cavo schermato 6 poli, lunghezza 3m, diametro 5mm.

OPZIONI A RICHIESTA SOLO IN FASE D'ORDINE

  • Collegamento a indicatore e taratura con omologazione CE-M a singola scala 3.000e o a doppia scala 3.000e + 3.000e.
  • Versioni con misure e portate speciali, a preventivo.
  • Eventuali adattamenti della bilancia al tratto di guidovia del cliente (da fornire in conto lavorazione), a consuntivo.
  • Cella di carico in acciaio INOX.
DOWNLOAD
Versioni disponibili

Codice
l x w x h
(mm)
N° celleMax
(kg)
d
(g)

(g)*

2R (g)*
TWL15 310x200x1251x300kg150505020-50
TWL30 310x200x1251x500kg30010010050-100
(*) Divisioni ottenibili solo con le relative opzioni, in abbinamento a indicatore di peso Dini Argeo.

NOTE:
- Il tratto di guidovia da applicare alla bilancia e i necessari fissaggi alle barre filettate devono essere realizzati dal cliente.
- L'ordine è possibile soltanto previa verifica dei dati del sistema (eseguita dai nostri tecnici all'invio dell'apposito DataRequest_TWL_ITA compilato, scaricabile tra i download).
- La portata e la divisione devono essere specificate nel modulo per la verifica della fattibilità, in conseguenza alla precisione di pesatura richiesta.

Servizio di calibrazione con indicatore di peso
 CodiceDescrizione
DINICAL Collegamento a indicatore Dini Argeo e calibrazione. PREZZO NETTO.
DINICAL-DRC Collegamento diretto (senza connettori) dalla piattaforma all'indicatore e servizio di calibrazione. € NETTO.
NOTA(1): piattaforma consegnata non collegata: collegamento della piattaforma all’indicatore di peso da eseguire sul luogo di utilizzo da parte di personale qualificato.
Omologazione , in classe III o IIII, con indicatore Dini Argeo (solo in fase d'ordine)
 CodiceDescrizione
ECEM Servizio di omologazione 3000e, per singola piattaforma/bilancia. NOTA: a seconda del prodotto, il servizio di omologazione ECEM può richiedere il servizio di calibrazione DINICAL. Verificare se DINICAL è presente tra le opzioni del prodotto.
ECEM2 Servizio di omologazione multi-range 3000+3000e, per singola piattaforma/bilancia. NOTA: a seconda del prodotto, il servizio di omologazione ECEM può richiedere il servizio di calibrazione DINICAL. Verificare se DINICAL è presente tra le opzioni del prodotto.
ECEMDOC Dichiarazione di conformità UE, attestato di verificazione UE , certificato di collaudo e libretto metrologico, in formato cartaceo (scaricabile gratuitamente dal sito, disponibile solo per bilance omologate CE-M). € NETTO.
Accessori disponibili
 CodiceDescrizione
100X50RTK Kit per applicazione bilancia TWG/TWL a guidovia standard tipo 100x50.
Protezione per scatola di giunzione/circuiti elettronici
 CodiceDescrizione
GELBOX Gel anticondensa, isolante e sigillante. Utile per la protezione dei circuiti elettronici del sistema di pesatura, anche in condizioni di immersioni prolungate nel tempo. Confezione da 300ml.
ATTENZIONE:
Per JB4Q, JB4QA, JBxQI e JBxQAI: necessari 300ml di gel
Servizio di taratura con indicatore Dini Argeo (solo in fase d'ordine)
 CodiceDescrizione
CT5 Certificato di taratura ISO 17025 da 61 a 300 kg per singola bilancia/piattaforma. Per bilance di precisione, industriali e dinamometri. Il certificato è fornito in formato digitale (pdf) ed inviato a mezzo e-mail.
CT6 Certificato di taratura ISO 17025 da 301 a 1500 kg per singola bilancia/piattaforma. Per bilance di precisione, industriali e dinamometri. Il certificato è fornito in formato digitale (pdf) ed inviato a mezzo e-mail.
Protezione IP68
 CodiceDescrizione
TIP68 Collegamento IP68 completo di cavo, pressacavi e connettori specifici.

Scheda prodotto pdf Le specifiche tecniche e le immagini riportate possono essere soggette a miglioramenti e modifiche senza preavviso.
